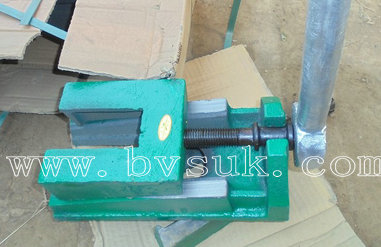

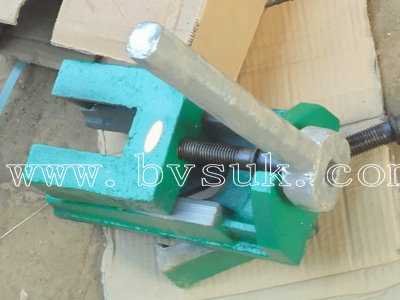

调整垫铁

产品分类: 产品中心>> 机床垫铁系列
调整垫铁:按JB/T8775-98标准制造,产品有二层和三层两种结构形式,主要用于各类机床,机械设备下面,支撑机床机械重量,调整机械设备平衡
订购热线:0317-8332456

  简介:调整垫铁:按JB/T8775-98标准制造,产品有二层和三层两种结构形式,主要用于各类机床,机械设备下面,支撑机床机械重量,调整机械设备平衡

  调整垫铁:按JB/T8775-98标准制造,产品有二层和三层两种结构形式,主要用于各类机床,机械设备下面,支撑机床机械重量,调整机械设备平衡。使用本产品安装机床不需设置地脚螺栓与地面固定,调整垫铁良好的垂直挠度,使机床稳定于地面,使用本产品可节省安装费用,缩短安装周期。

  调整垫铁使用方法:将垫铁放置于机床下,每个垫铁均受力后,再调整垫铁。可调整高度为3-15mm 。调整垫铁适用范围:金属加工机床,锻压机床、纺织机械、印刷机械、食品加工机、橡胶机械、电线生产机械、电缆机械、包装机械、发电机及重型设备等。用于机床设备的支撑安装、调整水平。

调整垫铁规格:(特殊规格需定做)
S83 A型系列调整垫铁

规格mm
螺栓
重量kg
载荷kg
规格mm
螺栓
重量kg
载荷kg


135×60×45
M14
1.1
500
250×150×110
M24
20
6000

135×80×45
M14
1.6
600
260×130×70
M18
5
3300

150×70×40
M14
1.5
600
260×130×70
M18
6.2
3500

160×80×50
M16
2
1000
260×140×70
M18
7.3
4000

160×80×50
M16
1.75
900
260×130×100
M18
9
4500

160×80×50
M14
1.5
600
260×140×90
M24
13
6500

160×80×50
M16
2.5
1200
260×140×150
M20
19
7500

180×90×50
M16
2.3
1200
280×130×70
M18
6.3
3600

180×90×50
M16
2
800
280×130×70
M18
7.2
4000

180×100×60
M18
4.3
3000
280×140×100
M24
13
6500

200×100×50
M16
2.1
1000
280×160×80
M24
11.5
5000

200×100×55
M16
2.5
1100
300×130×75
M20
6.5
3500

200×100×55
M16
3
1500
300×130×70
M18
6.2
3200

200×100×55
M16
3.3
2000
300×130×80
M20
7.3
4000

200×100×65
M16
4.2
2500
300×140×80
M20
8.6
5000

200×100×70
M16
6.4
3500
300×150×80
M24
10.5
5500

200×100×80
M18
6.2
3500
300×150×100
M24
10.5
6000

200×100×80
M16
4.9
3000
300×150×100
M24
12
6000

200×100×100
M18
7
3000
300×150×100
M24
14
6200

220×110×55
M16
3.2
2000
300×150×125
M24
15
6200

220×110×60
M16
4
2500
300×170×150
M30
31
10000

220×150×80
M20
10
3000
300×180×120
M24
20
6500

235×115×65
M20
6.7
4000
300×200×100
M24
20
7500

240×120×60
M20
6.1
3500
350×160×100
M24
17.5
6500

240×120×70
M18
3.7
2800
350×180×100
M24
18.5
7500

240×120×70
M18
4.9
3200
350×180×120
M24
27
10000

240×120×70
M18
4.2
3000
350×200×120
M24
25
8000

240×120×80
M18
7.2
4000
380×160×100
M24
28
10000

240×120×70
M20
6.2
3500
400×200×75
M24
20
6500

240×120×85
M18
6.8
4000
400×200×120
M30
29
8500

240×130×70
M20
7
4000
400×200×150
M30
32
8700

240×200×125
M24
23
7500
420×220×120
M30
30.5
8700

250×140×110
M20
13
5000
420×220×120
M30
37
8800

250×145×75
M18
8.5
4500
450×250×110
M30
47
15000

250×140×85
M20
15
5000














S83 B型系列调整垫铁

规格
螺栓
重量
载荷
规格
螺栓
重量
载荷


135×80×45
M14
1.6
600
290×120×80
M20
12
5000

160×80×50
M16
2.5
1200
300×180×120
M24
20
6500

200×100×65
M16
4.2
2500
320×160×100
M24
18
7000

200×100×80
M18
6.2
3500
350×200×85
M24
25
8000

240×120×70
M18
7.2
4000
350×200×110
M24
30
10000

240×140×80
M20
9
4500
420×220×120
M30
37
8800

250×160×65
M20
11
5000
450×250×110
M30
46
15000

280×130×70
M18
7.2
4000
